Hydra-kit systém

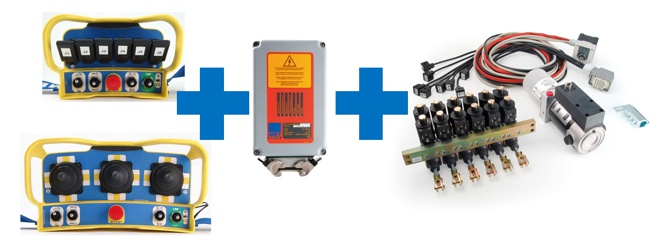

PWM HYDRA KIT kombinuje elektro-hydraulické ovládání s dálkovým rádiovým ovládáním ZEUS nebo THOR  a umožňuje přestavbu hydraulických manuálně ovládaných systémů na rádiové ovládání. Ovladač hydraulického okruhu je absolutně nezávislý na olejovém okruhu jeřábu a tím plně oddělen od problémů způsobených nečistotami v hydraulickém okruhu stroje. Pohon pracuje pouze v případě potřeby, kdy operátor stroje vydává příkaz a tím se snižuje zatíženi a potřeba energie na ovládání. Kalibrovaní systému každého jednotlivého ovladače (válce) se provádí pomoci radiového vysilače. Hydra systém obsahuje: ovládací válce, pohonnou jednotku, kabeláž mezi přijímačem/ovladačem/pohonnou jednotkou, svorky táhel, hydraulické hadice.

prislusenstvi ke stazeni prijimace ukazky aplikaci poptavka

tl_files/imet/images/detail/hydra-kit-uvod.jpg

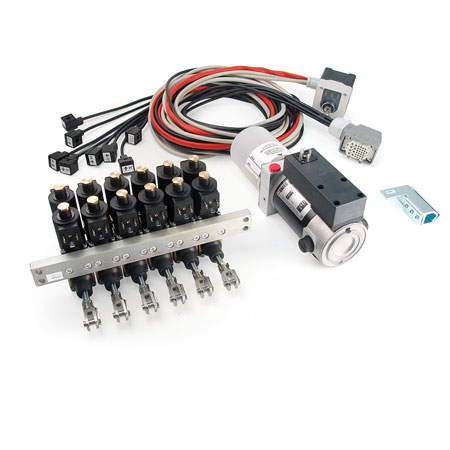

Co Hydra-kit obsahuje?

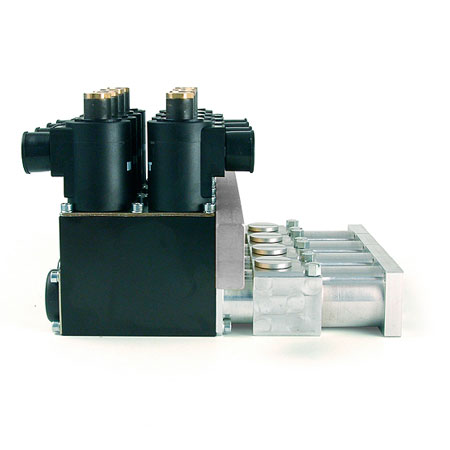

Ovládací hydraulické válce (akční členy)

Hydraulický ovládací člen modulární konstrukce umožňuje přizpůsobení konkrétní aplikaci. Pracovní zdvih pístu je +/- 13 mm, čímže je vhodný pro většinu manuálních ovladačů na trhu.

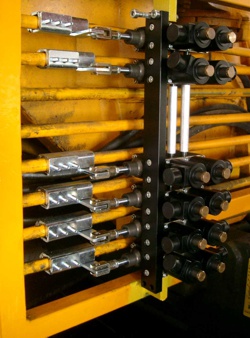

Vzdálenost mezi jednotlivými hydraulickými válci může být v rozmezí 38 – 50 mm s krokem 2 mm, nebo může být uzpůsoben přání zákazníka (viz. foto vpravo).

      tl_files/imet/images/detail/hydra-kit-valce2.jpgtl_files/imet/images/detail/hydra-kit-valce1.jpg

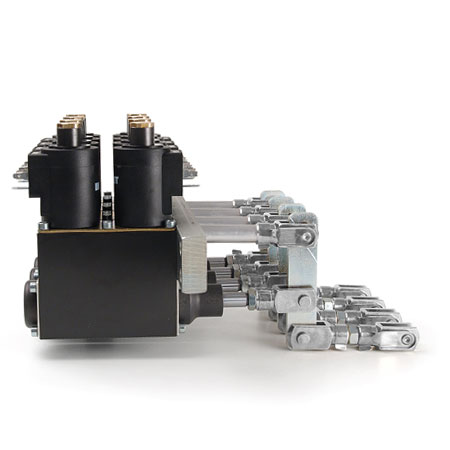

Svorky táhel

Mechanický pohyb ovládacích pístů je přenášen na ovládací táhla manuálního systému pomocí přiložených svorek.



Není potřeba nic přivařovat. 3 kotvící body garantují optimální mechanickou fixaci.

        tl_files/imet/images/detail/hydra-kit-svorky2.jpgtl_files/imet/images/detail/hydra-kit-svorky1.jpg

Pohonná jednotka (hydraulické čerpadlo)

Elektrohydraulické čerpadlo pracuje pouze v případě, že je potřeba dodat olej do pohonů. V opačném případě motor s plynulým startem šetří baterii.

Hydra-kit systém není nijak závislý na hydraulickém okruhu stroje.




  tl_files/imet/images/detail/hydra-kit-jednotka1.jpg      tl_files/imet/images/detail/hydra-kit-jednotka2.jpg

Elektrické propojení

Uživatelsky přívětivý set zjednodušuje elektrické propojení mezi přijímačem – pohonem – power packem.

Praktický klíčový přepínač umožňuje obsluze zvolit pracovní režim (RC/OFF/MANUAL)


  tl_files/imet/images/detail/hydra-kit-propojeni.jpg
